| 起源の場所 | 中国 |
| ブランド名 | Ledrobit |
| 証明 | CE |

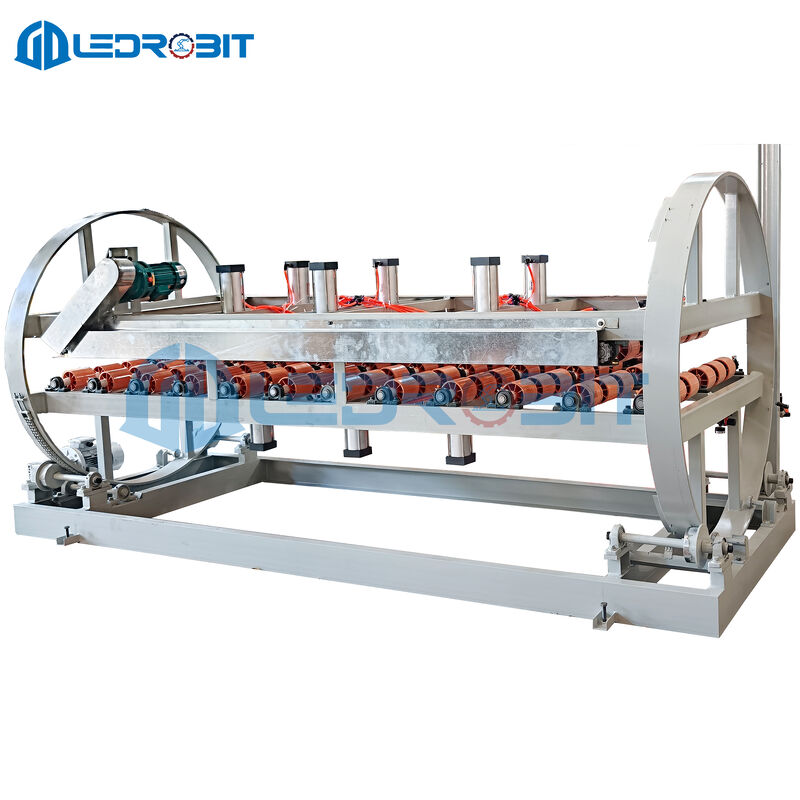

現代の建材や壁板の製造では、パネルを迅速かつ安全に取り扱うことが工場全体のスループットを左右します。これ産業用パネル反転機は、セメントボード、石膏パネル、アルミニウムシート、鋼板、重い石のスラブを扱う高強度の連続生産ライン向けにカスタム設計されています。 500kg ～ 1000kg の堅牢な安全荷重を備えたこの装置は、絶対的な機械精度でパネルの 180 度反転を自動化します。
モジュール式のラインワード統合ソリューションとして設計されており、手作業による取り扱いの非効率性、壊れやすい基板の破損率の高さ、粉塵の多い環境での労働災害など、業界の一般的な問題点をシームレスに解決します。生産のボトルネックを解消し、ノンストップの自動製造を実現するための理想的な資産です。
シームレスな工場ラインの統合:高スループットでペースの速い工業用生産ライン向けに特別に構築されています。標準化された通信プロトコルを備えており、次のような上流および下流の機械と簡単に同期します。切断機、研磨ライン、サンドブラスター、CNC彫刻装置中断のない無人ワークフローを形成します。
高効率の 180 度自動反転:信頼性の高い産業用 PLC システムとスマート可変周波数ドライブ (VFD) によって駆動されます。反転プロファイルは動的に最適化され、物理的衝撃を排除しながら回転速度を最大化し、高速製造ラインのサイクルタイムに適合します。
石膏ボードおよびセメントボードの破損防止エンジニアリング:重いセメントファイバーボードや非常に壊れやすい石膏パネルを扱うために、この機械はデジタル比例クランプ技術を利用しています。クランプ圧力は HMI タッチスクリーンを介して微調整でき、幅広のサポート面と耐久性の高いゴム引きパッドにより力が均等に分散され、亀裂や傷が発生しないことが保証されます。
耐久性の高い500kg-1000kgの寿命:厳格な応力緩和試験と構造疲労試験を経た厚手の工業用構造用鋼を使用して製造されています。強化されたピボット ポイントは、機械的なたわみや継続的な磨耗を発生させることなく、500 ～ 1000KG の荷重に 24 時間 365 日対応できるように作られています。
厳しい粉塵環境保護:セメントおよび石膏の処理における高粒子状態を認識し、すべての重要なリニアガイド、ベアリング、油圧シール、電気エンクロージャには高度な防塵エンジニアリング (IP65 定格の制御キャビネットを含む) が採用されており、粒子の侵入を防ぎ、メンテナンスのダウンタイムを最小限に抑えます。
| 仕様 | 詳細 |
|---|---|
| 製品名 | 産業用ライン一体型パネル反転機 |
| 主なキーワード | パネル反転機 |
| 標準耐荷重 | 500 KG - 1000 KG (より高耐久のカスタムモデルも利用可能) |
| 主なターゲット材料 | セメント繊維板、石膏ボード、ALCパネル、アルミ、スチール、石材 |
| ターンオーバー角度とコントロール | 180 度の正確な反転 / VFD 速度制御 |
| ライン統合プロトコル | Profinet、Modbus、および標準の産業用 I/O ハンドシェイクをサポート |
| コアアーキテクチャ | 産業用 PLC + インタラクティブ HMI タッチスクリーン |
| サイクルタイム | 1サイクルあたり15～30秒（生産ラインの速度に動的に調整） |
| 保護と安全性 | 防塵電子機器、機械的デッドロック、ライトカーテン、オーバーロードバルブ |
Q1: セメントおよび石膏ラインは粉塵が多いことで有名です。この回転機械はどのようにして信頼性の高い 24 時間年中無休の稼働を維持しているのでしょうか? 答え:この産業機械はまさにそのために作られました。過酷な粒子環境に対処するために、すべての可動ジョイント、油圧シリンダ ロッド、近接センサーは特殊なダスト ベローズまたはラビリンス シールでシールドされています。さらに、中央の PLC キャビネットは密閉された筐体に収容されており、浮遊粉塵による電気コンポーネントの汚れを防ぎ、信頼性の高い継続的な統合を保証します。
Q2：石膏ボードは割れやすいのですが？機械は 180 度反転中にエッジが欠けたり切れたりするのをどのようにして防止しますか? 答え:当社は 2 つの特殊なシステムによって損傷を防ぎます。まず、「プロポーショナル クランプ マトリックス」により、オペレーターは特定の板厚に必要な正確な保持圧力をダイヤルインして、押しつぶされることなく確実なグリップを確保できます。次に、VFD 制御モーターは「ソフト スタート」および「ソフト ストップ」動作プロファイルを提供し、パネルが着地直前にスムーズに減速することを保証し、有害な機械的衝撃を排除します。
Q3: 同期ラインを作成するために、当社の既存のカッター、ポリッシャー、またはサンドブラスターとどのように正確に連携しますか? 答え:当社のパネル反転機は、自動ハンドシェイク信号によって動作します。上流の切断機または研磨機がサイクルを終了してパネルを分配すると、フリッパーに「供給要求」信号が送信されます。機械が 180 度反転を受け取り、クランプし、実行すると、下流のサンドブラスターまたは彫刻機に「回転完了 - 材料準備完了」という信号が送られます。この閉ループのインターロック システムにより、完全に調和された自動化されたラインが保証されます。
